卧式快装热水锅炉

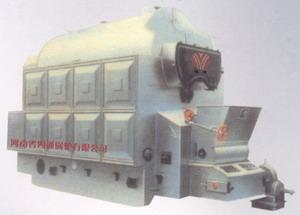

卧式快装蒸汽锅炉介绍

卧式快装蒸汽锅炉为典型的锅筒纵置式“D”型布置快装水管锅炉。卧式快装蒸汽锅炉由上下锅筒、膜式水冷壁、第一 对流管束、过热器、第二对流管束及省煤器组成，燃烧器布置在前墙，燃料在炉膛内燃烧后，烟气经第一对流管束、过热器、第二对流管束及省煤器排入烟囱。卧式 快装蒸汽锅炉结构紧凑，占地面积小，火焰充满度好；采用下支承方式，能自由向上膨胀；炉膛水冷壁及对流烟道全部采用膜式壁结构，密封性好且有效降低耐火砖 的使用及维修工作量；外包装采用压制护板。
